Acoplamento de tubulação e revestimento - Compre Acoplamento de revestimento, Acoplamento de tubulação e revestimento, Produto de acoplamento de tubulação na Threeway Steel Co.,Ltd

Acoplamentos são comprimentos curtos de tubo usados para conectar 2 juntas de tubulação ou revestimento. Eles vêm com códigos de cores pintados em sua superfície externa para indicar suas notas. Padrão:API Spec 5CT e 5B Tipos de banda de rodagem: NUE, EUE, VAM, STC, LTC, BTC, autorização especial, XC,VAM TOP,NEW VAM.

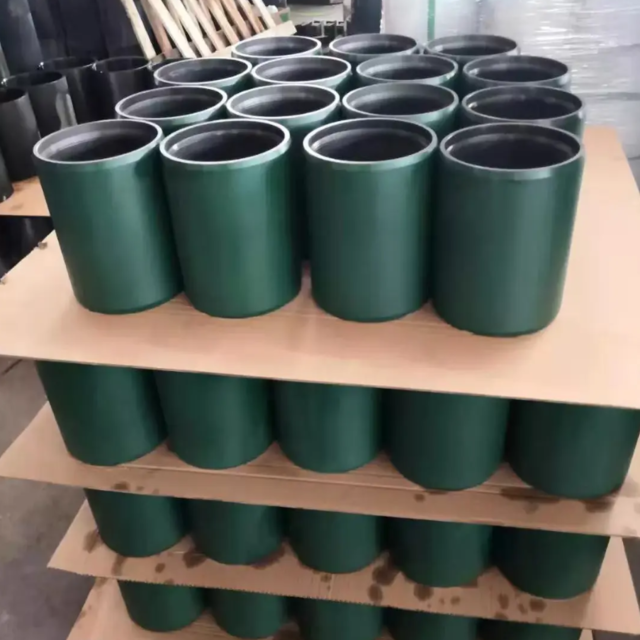

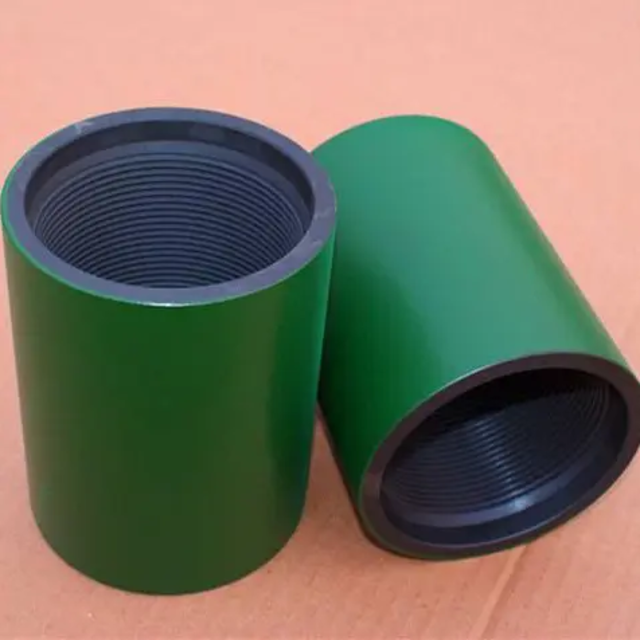

Acoplamentos de Petróleo e Gás são comprimentos curtos de tubo usados para conectar 2 juntas de tubulação ou revestimento. Eles vêm com códigos de cores pintados em sua superfície externa para indicar suas notas.

os acoplamentos de revestimento de óleo e os acoplamentos de tubulação de óleo têm diferentes tipos de rosca.

Normas e Condições Técnicas de Fornecimento: API Spec 5CT e 5B

Tamanho: 1,9'-20'

Nota: J55,K55,N80-1,N80Q,L80-1,C90,C95,T95,P110,Q125

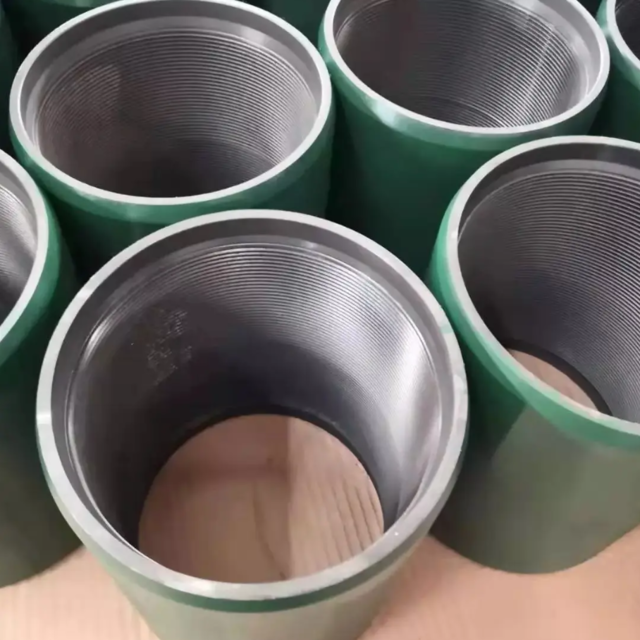

Tipos de rosca de acoplamentos: NUE, EUE, VAM, STC, LTC, BTC, autorização especial, XC, VAM TOP, NOVO VAM.

Embalagem: por caixa, caixa de madeira, palete de madeira ou personalizado

Acoplamento de aço inoxidável

ASTM / ASME SA A182 F304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904

Acoplamento de aço carbono

ASTM/ASME A 105, ASTM/ASME A 350 LF 2

Acoplamento de liga de aço

ASTM / ASME A182 F1/ F5/ F9/ F11/ F22/ F91

Acoplamento de liga de níquel

ASTM/ASME SB 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (LIGA 20/20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Acoplamento de aço duplex

ASTM A 182 – F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760

O acoplamento de tubo de aço é usado para conectar dois tubos ou tubos por meio de soldagem aparafusada (roscada) ou de soquete. Ele vem em vários formatos e tamanhos.

Acoplamentos redutores roscados

Acoplamentos redutores roscados

Acoplamentos totalmente roscados

Acoplamentos totalmente roscados

Acoplamentos meio roscados

Acoplamentos meio roscados

Tubulação Acoplamento
Tubulação acoplamento especificações	DO milímetros		Mínimo comprimento milímetros		Peso kg
Tubulação acoplamento especificações	NÃO	PT	NÃO	PT	NÃO	PT
1 09/08	55.88	63.50	93.25	98.42	0.56	0.84
2 3/8	73.02	77.80	107.95	123.82	1.28	1.55
2 7/8	88.90	93.17	130.18	133.35	2.34	2.40
3 1/2	107.95	114.30	142.88	146.05	3.71	4.10
4.00	120.65	127.00	146.05	152.40	4.35	4.82
4 1/2	132.08	141.30	155.58	158.75	4.89	6.05

Invólucro Acoplamento
Tamanho	Fio Tipo	DO & Comprimento (mm)	Peso para cada (kg)
4-1/2'	STC	127.00 * 158.75	5.23
	LTC	127.00 * 177.80	4.15
	Bitcoin	127.00 * 225.42	4.55
5'	STC	141.30 * 165.10	4.66
	LTC	141.30 * 196.85	5.75
	Bitcoin	141.30 * 231.78	5.85
5-1/2'	STC	153.67 * 171.45	5.23
	LTC	153.67 * 203.20	6.42
	Bitcoin	153.67 * 234.95	6.36
6-5/8'	STC	187.71 * 184.15	9.12
	LTC	187.71 * 222.25	11.34
	Bitcoin	187.71 * 244.48	11.01
7'	STC	194.46 * 184.15	8.39
	LTC	194.46 * 228.60	10.83
	Bitcoin	194.46 * 254.00	10.54
7-5/8'	STC	215.90 * 190.50	12.30
	LTC	215.90 * 234.95	15.63
	Bitcoin	215.90 * 263.52	15.82
8-5/8'	STC	244.48 * 196.85	16.23
	LTC	244.48 * 254.00	21.67
	Bitcoin	244.48 * 269.88	20.86
9-5/8'	STC	269.88 * 196.85	18.03
	LTC	269.88 * 266.70	25.45
	Bitcoin	269.88 * 269.88	23.16
10-3/4'	STC	298.45 * 203.20	20.78
10-3/4'	Bitcoin	298.45 * 269.88	25.74
11-3/4'	STC	323.85 * 203.20	22.64
11-3/4'	Bitcoin	323.85 * 269.88	28.03
13-3/8'	STC	365.12 * 203.20	25.66
13-3/8'	Bitcoin	365.12 * 269.88	31.77
16'	STC	431.80 * 228.6	34.91
16'	Bitcoin	431.80 * 269.88	40.28
18-5/8'	STC	508,00*228,60	51.01
18-5/8'	Bitcoin	508,00*269,88	62.68
20'	STC	533,40*228,6	43.42
	LTC	533,4*292,10	57.04
	Bitcoin	533,40*269,88	50.10

API 5CT – Especificação para Revestimento e Tubulação

A especificação 5CT especifica as condições técnicas de entrega para tubos de aço (revestimento, tubulação, revestimentos de extremidade plana e juntas de filhote) e acessórios.

Aplicável às seguintes conexões de acordo

（1） invólucro de rosca redonda curta (STC);

（2） invólucro de rosca redonda longa (LC);
（3） revestimento de rosca de contraforte (BC);
（4） revestimento de linha extrema (XC);
（5）tubo não virado (NU);
（6）tubulação externa (EU);
（7）tubulação de junta integral (IJ).

Esta norma especifica as condições técnicas de entrega para tubos de aço (revestimento, tubulação e juntas de encaixe), estoque de acoplamento, material de acoplamento e material acessório e estabelece requisitos para três níveis de especificação de produto (PSL-1, PSL-2, PSL-3) . Os requisitos para PSL-1 são a base desta norma. Os requisitos que definem diferentes níveis de requisitos técnicos padrão para PSL-2 e PSL-3, para todos os graus, exceto H-40, L-80 9Cr e C110, estão contidos no Anexo H. Esta norma também pode ser aplicada a tubulares com conexões não cobertas pelos padrões API. Não aplicável a requisitos de threading.

API 5B-Especificação para Rosqueamento, Medição e Inspeção de Roscas de Revestimento, Tubulação e Roscas de Tubos de Linha

API 5B é a especificação padrão para rosqueamento, medição e inspeção de roscas de revestimento, tubulação e tubulação de linha.

A especificação 5B cobre dimensões e requisitos de marcação para medidores de rosca API Master. Estão incluídos roscas de produtos e medidores de rosca adicionais, bem como instrumentos e métodos para a inspeção de roscas para tubos de linha, revestimento de rosca redonda, revestimento de contraforte e conexões de revestimento de linha extrema. É aplicável quando assim estipulado na norma API que rege o produto. Os procedimentos de inspeção para medições de conicidade, avanço, altura e ângulo de rosca são aplicáveis a roscas com 111/2 ou menos voltas por polegada (111/2 ou menos voltas por 25,4 mm). Todas as dimensões de rosca mostradas sem tolerâncias estão relacionadas à base do projeto de conexão e não estão sujeitas a medição para determinar a aceitação ou rejeição do produto.

Composição Química (%)
Nota	C	Mn	Mo	Cr	Não	Cu	P	S	Si
H40							≤0,03	≤0,03	—
J55/K55							≤0,03	≤0,03	—
N80-1/N80Q							≤0,03	≤0,03	—
R95	≤0,45ᶜ	≤1,9					≤0,03	≤0,03	—
L80	≤0,43ᵃ	≤1,9					≤0,03	≤0,03	—
L80-1	≤0,15	0,30~0,60	0,90~1,10	8h00~10h00	—	—	≤0,03	≤0,03	≤0,45
L80-13Cr	0,15~0,22	0,25~1,00		12,0~14,0	≤0,25	≤0,35	≤0,03	≤0,03	≤0,45
C90	≤0,35	≤1,20	0,25ᵇ~0,85	≤1,50	≤0,5	≤0,25	≤0,02	≤0,01	≤1
T95	≤0,35	≤1,20	0,25ᵇ~0,85	0,40~1,50	≤0,5	≤0,25	≤0,02	≤0,01	≤1
C110	≤0,35	≤1,20	0,25~1,00	0,40~0,15	≤0,99	—	≤0,02	≤0,01	—
P110					≤0,99	—	≤0,02	≤0,01	—
Q125	≤0,35	1.35	≤0,85	≤1,50	≤0,99	—	≤0,02	≤0,005	—

Propriedades mecânicas
Nota	Alongamento total sob carga（%）	Força de rendimento (Mpa)	Tração força (Mpa)	Dureza (HRC)	Dureza (HBW)
H40	0.5	276~552	414	—	—
J55	0.5	379~552	517	—	—
K55	0.5	379~552	655	—	—
N80-1/N80Q	0,5/0,5	552~758/552~758	689/689	—	—
R95	0.5	655	724	—	—
L80	0.5	552	655	23.0	241
L80-1/L80-9Cr	0.5	552	655	23.0	241
L80-13Cr	0.5	552	655	23.0	241
C90	0.5	621	689	25.4	255
T95	0.5	655	724	25.4	255
C110	0.7	758	793	30.0	286
P110	0.6	758	862	—	—
Q125	0.65	862	931	b	—

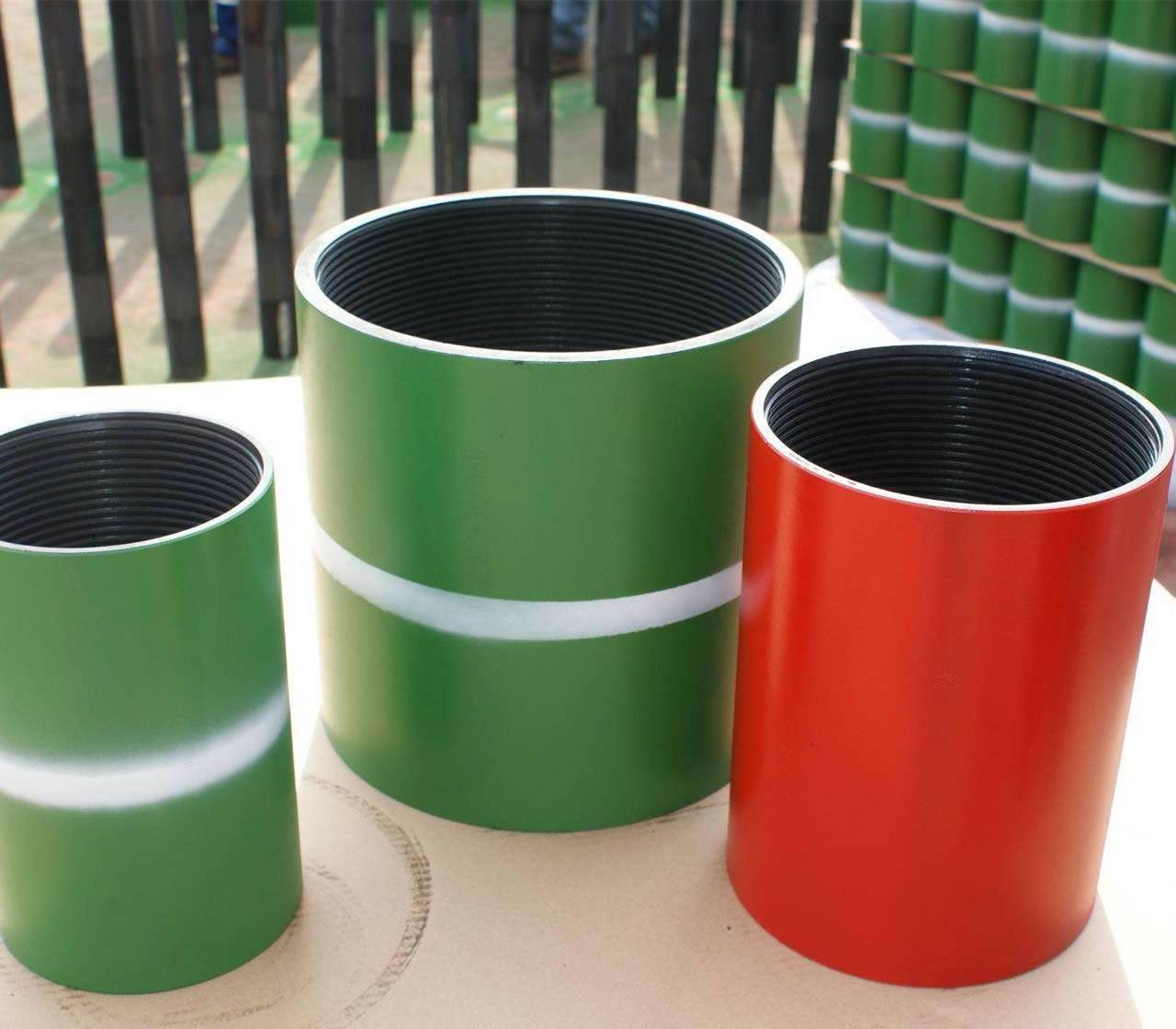

Identificação do grau do tubo de acoplamento por cor de tinta

Acoplamento código de cores
Nota	Tipo de nota	Cor(es) para acoplamento		Número e cor de bandas para produto	Foto
Nota	Tipo de nota	Acoplamento inteiro	Banda(s)	Número e cor de bandas para produto	Foto
H40		Nenhum	O mesmo que para tubo	Nenhuma/faixa preta por opção do fabricante
Tubulação J55		Verde brilhante	Nenhum	Um brilhante Verde
Carcaça J55		Verde brilhante	Um branco	Um brilhante Verde
K55		Verde brilhante	Nenhum	Dois brilhantes Verde
M65		M65Pipe usa acoplamentos L80Tipo 1		Um brilhante VerdeUm Azul
N80	1	Red	Nenhum	Um vermelho
N80	Q	Red	Um verde	Um VermelhoUm Brilhante Verde
R95		Marrom	Nenhum	Um marrom
L80	1	Red	Um marrom	Um VermelhoUm Marrom
L80	9 Cr	Nenhum	Dois amarelos	Um vermelho, um marrom, dois amarelos
L80	13 Cr	Nenhum	Um amarelo	Um vermelho, um marrom, um amarelo
C90	1	Roxo	Nenhum	Um roxo
T95	1	Prata	Nenhum	Uma prata
C110		Branco	Dois marrons	Um branco, dois marrons
P110		Branco	Nenhum	Um Branco
Q125		Laranja	Nenhum	Uma laranja
